一、方案概述：

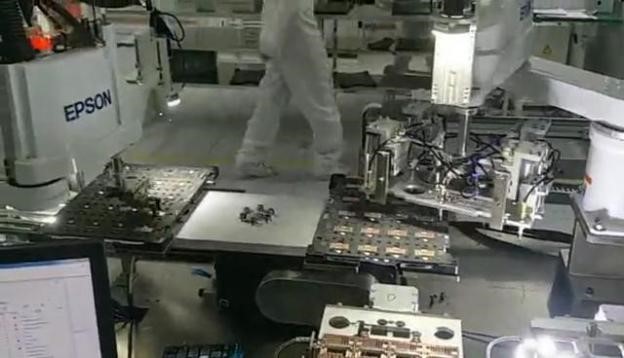

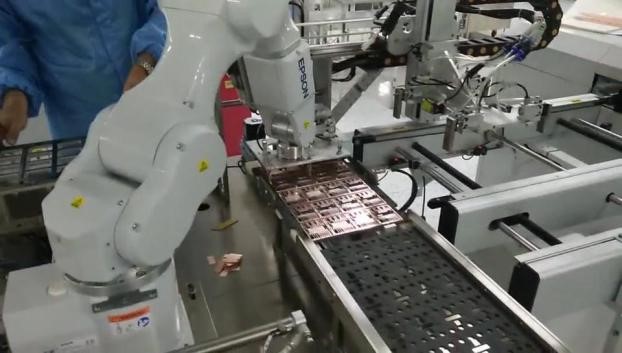

? ? ? 設備主要完成半導體封裝DIP24/27、SOP27/DFN3、DFN5等等器件。焊線底座、瓷基板、引線框架、磁性鋼片等通過機器人封裝在一塊送入回流爐，元器件封裝固定后，用CCD檢測封裝效果，六軸機器人撕開磁性鋼片后，放于堆疊料堆中，將焊線底座吸入傳送帶，傳送至回流焊爐前方。
適用產品范圍如下:
|
編號 |
工件名稱 |
工件材質 |
備注
|
|
|
1 |
DIP24/27通用料盒 |
鋁合金 |
|
|
|
2 |
SOP27通用料盒 |
鋁合金 |
|
|
|
3 |
DFN3/DFN5通用料盒 |
鋁合金 |
|
|
|
4 |
DIP24綠基板 |
硬塑料 |
|
|
|
5 |
DIP27綠基板 |
硬塑料 |
|
|
|
6 |
DIP24瓷基板（DBC） |
陶瓷、銅混合物 |
|
|
|
7 |
DIP27瓷基板（DBC） |
陶瓷、銅混合物 |
|
|
|
8 |
DIP24焊線底座 |
鈦合金 |
|
|
|
9 |
DIP27焊線底座 |
鈦合金 |
|
|
|
10 |
SOP27焊線底座 |
鈦合金 |
|
|
|
11 |
DFN3/DFN5通用焊線底座 |
鈦合金 |
|
|
|
12 |
DIP24磁性鋼片 |
不銹鋼 |
|
|
|
13 |
DIP27磁性鋼片 |
不銹鋼 |
|
|
|
16 |
DIP24引線框架 |
紫銅 |
|
|
|
17 |
DIP27引線框架 |
紫銅 |
|
|
|
18 |
SOP27引線框架 |
紫銅 |
|
|
|
20 |
DFN3/DFN5引線框架 |
紫銅 |
|
|
設備參數：

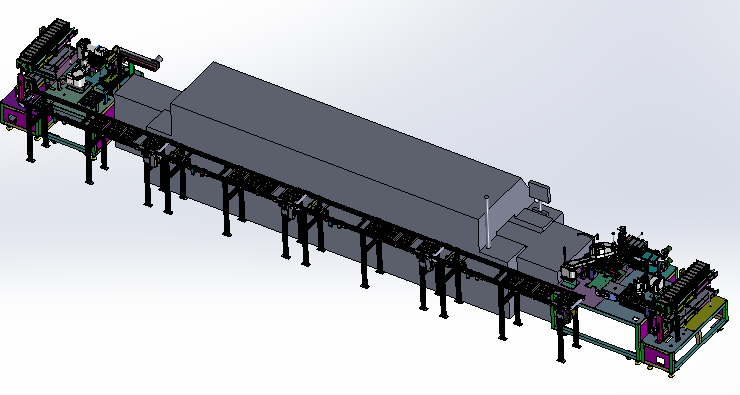

1.主機外形尺寸：回流焊上料機構長*寬*高 =1850*2000*1800
? ? 回流焊下料機構長*寬*高 =1500*2000*1800
? ? 焊線底座皮帶線長*寬 =7500*600
2.效率：42S/板；
3.適用電源：220VAC? 50HZ；氣壓：0.4-0.6Mpa；
4.兼容性：兼容DIP24/DIP27/SOP27產品
5.顏色：米黃（可選或指定）；
6.帶聲光報警及開門停機與故障點顯示功能。
